Датчик дроссельной заслонки (ДПДЗ) — ключевой элемент системы управления двигателем Лады Калины, определяющий положение дроссельной заслонки и передающий информацию в блок управления. Его исправная работа важна для стабильного запуска и функционирования двигателя, а также для оптимальной производительности автомобиля. В статье рассмотрим основные причины поломки ДПДЗ, способы диагностики неисправностей и методы ремонта, что поможет владельцам Лады Калины самостоятельно решать проблемы с этой деталью.
Принцип работы датчика

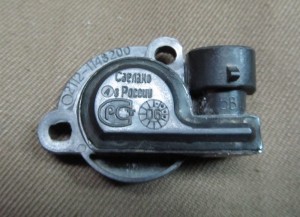

Датчик положения обычно устанавливается на ось заслонки, и его крепление должно быть максимально надежным, исключая даже малейший люфт. Выводы потенциометра включают в себя:
- Сигнальный выход, который соединяется с электронным блоком управления (ЭБУ) автомобиля;
- Стандартное напряжение питания составляет 5 Вольт;
- «Масса» — «минус» питания, который подключается к кузову автомобиля.
Максимальное сопротивление датчика фиксируется при закрытой заслонке, в этом состоянии уровень напряжения на ЭБУ минимален. При нажатии на педаль газа заслонка открывается, что приводит к изменению уровня сопротивления и увеличению напряжения до максимального значения.

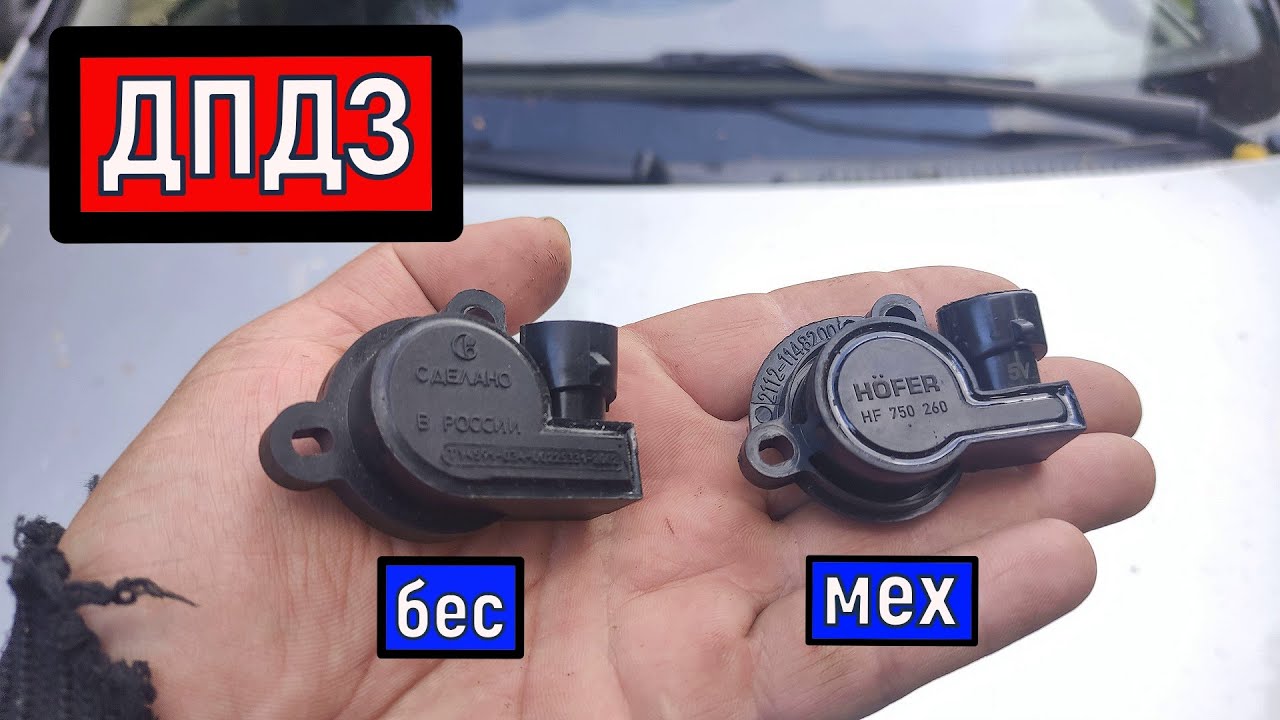

Электронный блок управления автомобиля Калина имеет прошивку, в которую записаны все необходимые данные. В зависимости от степени открытия заслонки, блок управления корректирует момент зажигания и время открытия форсунок. Также применяются бесконтактные датчики положения дроссельной заслонки – магниторезистивные. Конструкция таких датчиков включает:
- Постоянный магнит, жестко связанный с дроссельной заслонкой;
- Высокочувствительный электронный элемент, обработанный специальным материалом.
При нажатии на педаль газа постоянный магнит начинает вращаться. В результате этого изменяется уровень сопротивления чувствительного элемента из-за изменения магнитного поля вокруг него. В данном случае ЭБУ Лады Калины фиксирует изменение угла, а не напряжение. При неисправности датчика положения дроссельной заслонки могут возникнуть проблемы с запуском двигателя, изменением оборотов, увеличением расхода топлива и затруднением разгона автомобиля.
Эксперты отмечают, что ремонт датчика дроссельной заслонки Лады Калины требует внимательного подхода и знаний в области автомобильной электроники. Первым шагом в диагностике является проверка соединений и проводки на наличие повреждений или коррозии. Часто причиной неисправности становятся загрязнения, которые можно удалить с помощью специального очистителя. Если проблема не устраняется, рекомендуется протестировать датчик с помощью мультиметра, чтобы убедиться в его работоспособности. В случае серьезных повреждений может потребоваться замена датчика. Специалисты советуют не игнорировать признаки неисправности, такие как нестабильная работа двигателя или повышенный расход топлива, так как это может привести к более серьезным проблемам в будущем.
Ремонт и демонтаж датчика

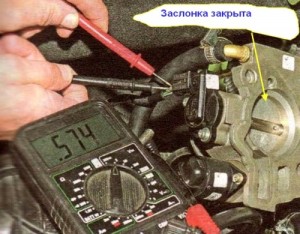

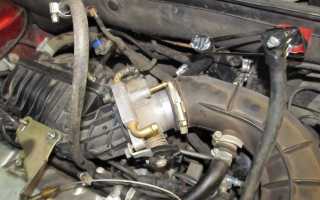

Потенциометр в Ладе Калине фиксируется на оси дроссельной заслонки. Для того, чтобы получить доступ к нему, потребуется убрать декоративный чехол. Нижний порог напряжения на управляющем выходе составляет порядка 0,7 Вольт. Максимальное открытие дроссельной заслонки соответствует величине напряжения в 4 Вольт и выше, максимальный уровень – 5 Вольт. Для проверки работоспособности датчика положения заслонки необходим мультиметр, при помощи которого измеряется напряжение на сигнальном выходе. Если при закрытой заслонке напряжение периодически скачет, то рекомендуется провести чистку как самой детали, так и контактов датчика. В большинстве случаев первопричиной всех неполадок и неисправностей является как раз загрязненность элементов и контактов устройства. В случае выхода датчика из строя можно диагностировать следующие изменения:
- Цифровой код неисправности контроллер заносит в память;
- На панели приборов загорается лампочка, говорящая о поломке;
- Угол открытия заслонки электронным блоком управления рассчитывается по уровню расхода воздуха и количеству оборотов коленвала.

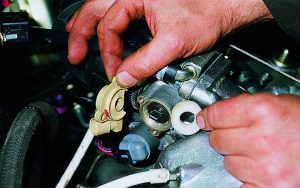

Прежде чем приступать к процессу ремонта или замены датчика дроссельной заслонки на машине Лада Калина, нужно от аккумуляторной батареи отключить минусовую клемму. После этого требуется отключить от питания сам датчик – вынув штекер путем нажатия на специальную пластиковую защелку. Датчик положения дроссельной заслонки в Ладе Калине крепится двумя винтами, после чего весь узел можно снимать.
Снятая деталь осматривается на наличие повреждений, измеряется ширина вала датчика (стандартно – пять миллиметров). Вероятно, потребуется произвести чистку дроссельной заслонки. Если грязь скопилась на оси, то датчик приходить в движение будет с трудом. Если имеет место люфт, то убрать его никак не получится: подмотка при помощи изоленты или любых других материалов лишь ухудшит положение. Избавиться от люфта можно исключительно путем полной замены всего датчика положения заслонки.
| Проблема с датчиком дроссельной заслонки | Признаки неисправности | Способы решения/ремонта |
|---|---|---|
| Загрязнение датчика | Нестабильный холостой ход, плавающие обороты, рывки при разгоне, чек-энджин | Очистка контактов датчика специальным очистителем контактов, проверка и очистка дроссельной заслонки. |
| Износ потенциометра | Некорректные показания датчика, пропуски зажигания, плохая динамика, чек-энджин | Замена датчика дроссельной заслонки (ДЗ). |
| Обрыв цепи | Отсутствие сигнала от датчика, невозможность запуска двигателя, чек-энджин | Проверка проводки, замена датчика ДЗ, проверка предохранителей. |
| Повреждение разъема | Плохой контакт, перебои в работе двигателя | Проверка и ремонт разъема, замена разъема. |
| Неисправность блока управления двигателем (ЭБУ) | Неправильная обработка сигнала от датчика, нестабильная работа двигателя | Диагностика ЭБУ, программное обеспечение ЭБУ, в редких случаях – замена ЭБУ. |
Интересные факты
Вот несколько интересных фактов о датчике дроссельной заслонки (ДДЗ) на Ладе Калине и его ремонте:
-
Принцип работы: Датчик дроссельной заслонки на Ладе Калине работает на основе изменения сопротивления, которое зависит от положения дроссельной заслонки. Он передает информацию о положении заслонки в ЭБУ (электронный блок управления), что позволяет оптимизировать подачу топлива и обеспечить эффективную работу двигателя.
-
Частые неисправности: Одной из распространенных проблем с ДДЗ является загрязнение или износ контактов, что может привести к неправильным показаниям. В некоторых случаях достаточно просто очистить контакты или провести их восстановление, чтобы вернуть датчику работоспособность.
-
Калибровка после замены: После замены датчика дроссельной заслонки на Ладе Калине важно провести его калибровку. Это можно сделать с помощью специального диагностического оборудования или путем выполнения определенных манипуляций с педалью акселератора, что позволит ЭБУ правильно адаптироваться к новому датчику и избежать проблем с работой двигателя.
Эти факты подчеркивают важность правильного обслуживания и ремонта датчика дроссельной заслонки для обеспечения надежной работы автомобиля.
Причины поломки датчика и его обратная установка на Ладу Калину
Датчик устанавливается в порядке, обратном его снятию. Важно избегать повреждения специального уплотнительного кольца из поролона. Если такое повреждение все же произошло, лучшим решением будет замена испорченной детали. Качество кольца напрямую влияет на работу дроссельной заслонки: чем оно выше, тем лучше будет функционировать система и меньше вероятность повторных поломок. Причины неисправностей можно легко определить, изучив конструкцию датчика, среди них можно выделить несколько основных:
- Износ слоя напыления;
- Повреждение подвижного сердечника;
- Полный или частичный износ подложки.
В результате этих проблем невозможно получить увеличение напряжения на сигнальном выходе. После установки или полной замены датчика не требуется никаких дополнительных настроек: микроконтроллер воспринимает закрытую дроссельную заслонку как начальную точку. Ремонт датчиков гораздо сложнее, чем их замена, так как необходимо заново создавать напыление контактного слоя. Провести такую процедуру в домашних условиях невозможно, и не каждая сервисная станция согласится на это. Если сравнить стоимость ремонта датчика заслонки с ценой новой детали для Лады Калини, то замена окажется более экономичным и выгодным вариантом. Кроме того, замена датчика занимает немного времени, и одновременно можно провести чистку контактов и самой заслонки.
Советы по профилактике и обслуживанию датчика дроссельной заслонки
Датчик дроссельной заслонки (ДДЗ) является важным элементом системы управления двигателем автомобиля Лада Калина. Он отвечает за передачу информации о положении дроссельной заслонки в блок управления двигателем (ЭБУ), что позволяет оптимизировать работу двигателя и обеспечить его эффективное функционирование. Для того чтобы избежать проблем с ДДЗ и продлить его срок службы, необходимо следовать нескольким простым рекомендациям по профилактике и обслуживанию.
Регулярная проверка состояния датчика
Первым шагом в профилактике является регулярная проверка состояния датчика дроссельной заслонки. Это можно сделать во время планового технического обслуживания автомобиля. Обратите внимание на наличие механических повреждений, коррозии или загрязнений на контактах датчика. Если вы заметили какие-либо отклонения, рекомендуется провести диагностику с использованием специализированного оборудования.
Очистка датчика
Загрязнение датчика может привести к неправильной работе системы управления двигателем. Для очистки ДДЗ используйте специальные средства для очистки электроники или карбюраторов. Нанесите средство на чистую тряпку и аккуратно протрите поверхность датчика, избегая попадания жидкости на электрические контакты. Не используйте абразивные материалы, так как они могут повредить датчик.
Читайте также:
Проверка соединений и проводки
Проблемы с проводкой и соединениями могут стать причиной неправильной работы датчика. Регулярно проверяйте состояние проводов, соединительных разъемов и контактов. Убедитесь, что все соединения надежные и не имеют коррозии. В случае обнаружения повреждений, замените неисправные элементы.
Калибровка датчика
После замены или очистки датчика дроссельной заслонки может потребоваться его калибровка. Это можно сделать с помощью диагностического оборудования, которое подключается к ЭБУ автомобиля. Калибровка позволяет обеспечить точное соответствие между положением дроссельной заслонки и сигналами, которые поступают в блок управления двигателем.
Своевременная замена
Если датчик дроссельной заслонки вышел из строя и не подлежит ремонту, его необходимо заменить на новый. При выборе нового датчика обращайте внимание на его совместимость с вашим автомобилем и качество. Лучше всего использовать оригинальные запчасти или проверенные аналоги от известных производителей.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы датчика дроссельной заслонки вашего автомобиля Лада Калина и избежать серьезных проблем с его работой. Регулярное обслуживание и внимание к деталям помогут поддерживать двигатель в отличном состоянии и обеспечат его надежную работу на протяжении многих километров.
Вопрос-ответ
Как ведет себя машина при неисправном датчике дроссельной заслонки?
На холостом ходу обороты нестабильные, плавают. ДВС перестает работать при переключении передач или при выборе положения N. На холостом ходу двигатель выключается. Во время движения и быстром наборе скорости машина резко теряет мощность, двигается неравномерно.
Можно ли отремонтировать датчик дроссельной заслонки?
Эту работу лучше всего выполнить профессиональному механику. Если проводка датчика ослаблена или повреждена коррозией, её можно отремонтировать. Как и любая другая электропроводка, датчик положения дроссельной заслонки подвержен коррозии и неисправным контактам.
-
Читайте также:
Как перезагрузить датчик дроссельной заслонки?
Не трогая педаль газа, включить зажигание на 2 секунды и выключить его. Снова подождать 10 секунд. Далее, не касаясь педали газа, вновь включить зажигание и сразу его выключить. В этот момент под капотом будет жужжать моторчик дроссельной заслонки.
Можно ли ездить с отключенным датчиком дроссельной заслонки?
Может ли автомобиль передвигаться при отказе датчика положения дроссельной заслонки? Да.
Советы
СОВЕТ №1
Перед началом ремонта датчика дроссельной заслонки обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля.
СОВЕТ №2
При снятии датчика дроссельной заслонки внимательно запоминайте порядок подключения проводов. Это упростит процесс установки нового или отремонтированного датчика и предотвратит ошибки.
СОВЕТ №3
Используйте только качественные запчасти и инструменты для ремонта. Это обеспечит долговечность и надежность работы датчика дроссельной заслонки после ремонта.
СОВЕТ №4
После завершения ремонта обязательно проведите диагностику системы. Это поможет выявить возможные ошибки и убедиться, что датчик работает корректно.
