Клапан продувки адсорбера – важный элемент системы управления выбросами паров топлива, обеспечивающий догорание паров и минимизацию вредных выбросов. В статье рассмотрим принцип работы устройства, его диагностику, возможные проблемы и рекомендации по ремонту и замене клапана. Знание о работе и обслуживании клапана поможет автовладельцам поддерживать исправность системы EVAP, что улучшает экологию и повышает надежность автомобиля.
Конструкция и принцип работы детали

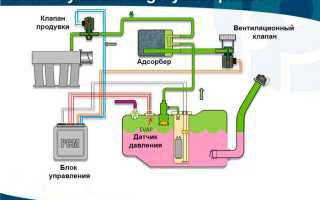

При воздействии низких температур или нагреве в топливном баке образуются пары бензина, которые улавливаются специальным фильтром-адсорбером. Эти пары накапливаются в системе фильтрации и подаются во впускной коллектор во время запуска двигателя, где они сгорают вместе с основным объемом топлива. Таким образом, система улавливания паров топлива включает несколько ключевых компонентов:
- электромагнитный клапан (Evap-Solenoid);
- гравитационный клапан;
- двухходовой клапан (для турбированных двигателей);
- угольный адсорбер (фильтрующий элемент системы);
- соединительные шланги.
Когда пары топлива достигают адсорбера, они поглощаются фильтрующим элементом. При запуске двигателя специальный контроллер отправляет сигнал на электромагнитный клапан адсорбера, который срабатывает мгновенно.

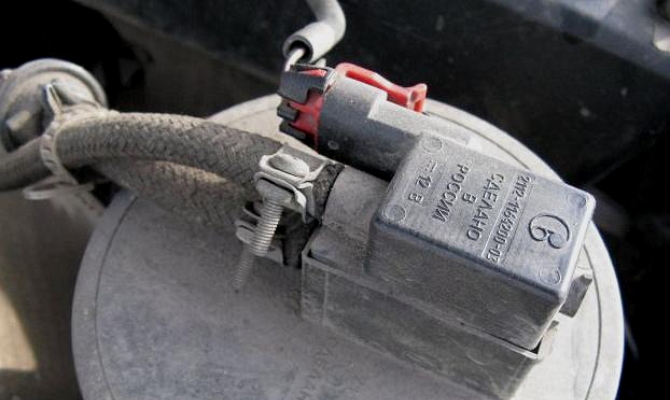

Клапан располагается между адсорбером и впускным коллектором и активируется только при определенной частоте вращения коленчатого вала, в режиме холостого хода он не включается. Адсорбер соединен с топливным баком через три элемента: один из них позволяет парам топлива поступать непосредственно в адсорбер из бака, другой соединяет адсорбер с клапаном продувки, а третий параллельно соединен с воздушным фильтром, создавая необходимый перепад давления для продувки системы. На некоторых моделях автомобилей также имеется гравитационный клапан, который предотвращает утечку топлива в атмосферу, например, при переворачивании автомобиля. На двигателях с турбонаддувом воздух не разряжается, когда работает турбина, поэтому в системе предусмотрен дополнительный двухходовой клапан, который перенаправляет и создает разряженное давление во впускном коллекторе при отключенном турбонаддуве или в компрессоре при работающей турбине.
Клапан продувки адсорбера является ключевым элементом системы управления выбросами паров топлива, обеспечивая эффективное функционирование системы EVAP. Эксперты отмечают, что его основная задача заключается в контроле потока паров от адсорбера к впускному коллектору двигателя. Это позволяет не только минимизировать выбросы вредных веществ в атмосферу, но и повысить эффективность работы двигателя. При неисправности клапана могут возникнуть проблемы, такие как увеличение расхода топлива и ухудшение динамических характеристик автомобиля. Специалисты рекомендуют регулярно проверять состояние клапана, так как его замена может существенно улучшить экологические показатели и производительность транспортного средства. Таким образом, правильная работа клапана продувки адсорбера играет важную роль в поддержании экологических стандартов и оптимизации работы двигателя.
Неисправность клапана продувки – как определить и устранить?
В теории при проблемах или неисправности электромагнитного клапана или засорении фильтра адсорбера двигатель теряет мощность, а расход топлива постепенно увеличивается. На практике такие изменения менее заметны, но все-таки присутствуют. Во многом изменения в мощности и динамике происходят из-за разгерметизации клапана (Evap-Solenoid) или электронной ошибки в его работе. Это приводит к тому, что впускной коллектор обогащается парами топлива на холостых оборотах, что впоследствии может привести к полной потере мощности и остановке автомобиля. Если клапан зависает в определенном положении, например, он не закрывается при выключении двигателя, то постепенно это окажет негативное влияние на топливную систему, и особенно на бензонасос, кроме того, из строя может выйти и датчик уровня топлива в баке. Если вентиляция бензобака неправильная, то внутри начинает постоянно создаваться разряжение. Со временем топливному насосу становится тяжелее закачивать топливо во впускной коллектор. Выявить проблему с клапаном или соединениями помогает система диагностики ошибок или механическая проверка.
На современных автомобилях существует несколько классификаций электронных ошибок для системы вентиляции или улавливания паров. Каждый из кодов ошибок записан в памяти контроллера и свидетельствует о том или ином электрическом повреждении. Однако система может выдать ошибки типа «превышение адаптационного предела топлива». Это означает, что все электромагнитные детали в системе EVAP исправны, и проблема кроется в загрязненном или вышедшем из строя фильтре. Проверить это можно следующим образом – залейте полный бак топлива и откройте крышку бензобака, если при открытой крышке динамика и мощность лучше, чем при герметичном бензобаке, значит, проблема кроется именно в фильтрующем элементе, который нужно заменить. Для предотвращения проблем с системой продувки и вентиляции EVAP в автомобилях с инжекторными двигателями рекомендуется обращать внимание и контролировать такие параметры, как:
- качество топлива;
- исправность и чистоту свечей зажигания;
- заряд аккумуляторной батареи;
- работоспособность топливного насоса;
- проведение систематической диагностики ЭБУ и устранение ошибок.
При чип-тюнинге клапан продувки адсорбера чаще всего заглушают с помощью программных решений или полностью удаляют механическим путем (чаще всего удаляется предохранительный клапан высокого разряжения). Это необходимо для того, чтобы в системе ЭСУД не возникало лишних ошибок по работе клапанов адсорбера, кроме того, от этих деталей перестает зависеть работа топливного насоса и воздухомера, что способствует теоретическому и практическому повышению мощности, но пагубно влияет на экологические нормы.
| Неисправность клапана продувки адсорбера | Симптомы неисправности | Возможные причины неисправности |
|---|---|---|
| Залипание клапана в закрытом положении | Проблемы с запуском двигателя, повышенный расход топлива, чек энджин (код ошибки, связанный с системой EVAP) | Загрязнение клапана, механическое повреждение, неисправность электромагнитного привода |
| Залипание клапана в открытом положении | Потеря топлива из адсорбера, запах бензина, чек энджин (код ошибки, связанный с системой EVAP) | Загрязнение клапана, механическое повреждение, неисправность электромагнитного привода |
| Неисправность электромагнитного привода | Отсутствие продувки адсорбера, чек энджин (код ошибки, связанный с системой EVAP) | Обрыв проводки, неисправность блока управления двигателем (ЭБУ), неисправность самого электромагнитного привода |
| Утечка в клапане | Потеря топлива из адсорбера, запах бензина, чек энджин (код ошибки, связанный с системой EVAP) | Износ уплотнительных элементов, механическое повреждение корпуса клапана |
Интересные факты
Вот несколько интересных фактов о клапане продувки адсорбера и его роли в системе EVAP:
Читайте также:
-
Экологическая функция: Клапан продувки адсорбера играет ключевую роль в системе контроля выбросов паров топлива (EVAP), предотвращая их попадание в атмосферу. Он обеспечивает улавливание и переработку паров топлива, что помогает снизить уровень загрязнения воздуха и соответствует экологическим стандартам.
-
Работа в зависимости от условий: Клапан открывается и закрывается в зависимости от различных факторов, таких как температура двигателя, давление в системе и режим работы автомобиля. Это позволяет оптимизировать процесс сжигания паров топлива в двигателе, улучшая его эффективность и снижая расход топлива.
-
Диагностика неисправностей: Современные автомобили оснащены системами самодиагностики, которые могут выявлять неисправности клапана продувки адсорбера. Если клапан не работает должным образом, это может привести к увеличению выбросов и снижению производительности двигателя, что часто отображается на панели приборов в виде предупреждающих сигналов.
Ремонт электромагнитного клапана – как снять своими руками?
На разных моделях автомобилей система EVAP функционирует по единому принципу, описанному ранее, однако крепления клапанов и шлангов могут отличаться. Для диагностики неисправностей или замены электронного клапана его нужно демонтировать. Для этого потребуется набор ключей и отверток, а также следование инструкции. На большинстве отечественных автомобилей (таких как Лада Калина, Лада Приора, Гранта) и иномарках, производимых в России (например, Solaris и некоторые модели Skoda), используется система аналогичного типа с креплением патрубков на пластиковые фиксаторы.

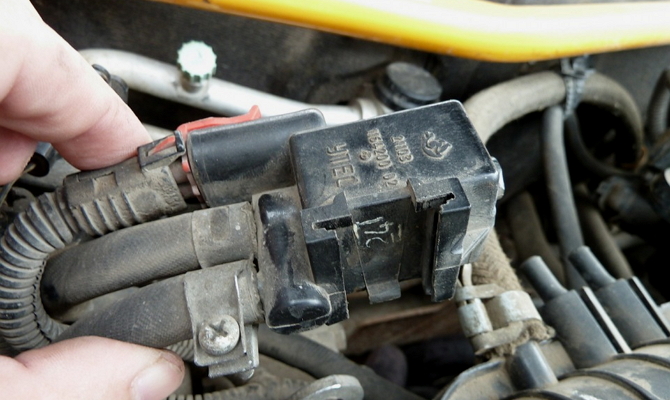

Чтобы снять клапан продувки, например, если диагностика выявила электронную ошибку в блоке ЭБУ, необходимо сначала отключить минусовую клемму от аккумулятора. Затем отщелкните по два фиксатора от соединительных трубок и отсоедините колодку жгута проводов. Далее снимите входящие и выходящие шланги, а с помощью ключа на 13 (или другого размера, в зависимости от конкретной модели автомобиля) открутите два болта, крепящих кронштейн к трубе от коллектора.

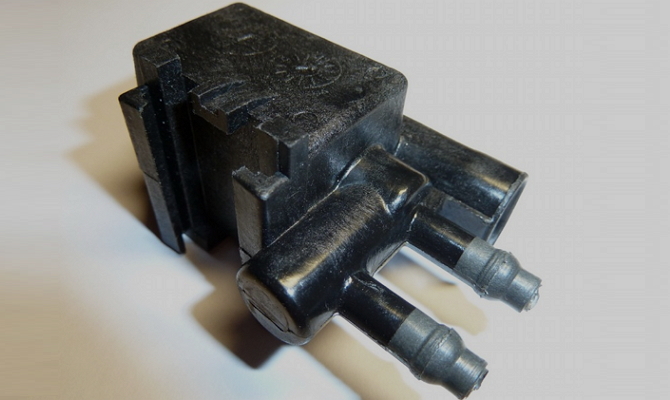

Клапан снимается вместе с кронштейном крепления, и если его требуется заменить, важно обратить внимание на серийный номер и маркировку детали, чтобы новая деталь соответствовала оригиналу. Проверить работоспособность клапана можно самостоятельно, используя простой шприц (10 мл) и шланг-переходник, который может быть штатной трубкой подвода воздуха. Один конец соединяется со шприцом, а другой – с входным штуцером клапана. Затем вытяните шприц на максимум и подождите немного. Если шприц стремится вернуться в исходное положение, это указывает на наличие разряжения. Если этого не происходит, вероятно, клапан неисправен. После этого подключите к специальным отверстиям клапана провод от сети с постоянным напряжением 12В; клапан должен закрыться. Если этого не происходит, значит, клапан полностью вышел из строя, и его необходимо заменить или установить заглушки на впускные шланги.
Профилактика и уход за клапаном продувки адсорбера
Клапан продувки адсорбера является важным компонентом системы управления паров топлива, отвечающим за контроль и утилизацию паров, которые образуются в топливном баке. Для обеспечения его надежной работы необходимо проводить регулярную профилактику и уход.
Первым шагом в профилактике клапана является регулярная проверка его состояния. Это включает в себя визуальный осмотр на наличие трещин, коррозии или других повреждений. Важно убедиться, что все соединения герметичны и отсутствуют утечки. Если клапан загрязнен, его следует очистить от грязи и отложений, что поможет избежать проблем с его функционированием.
Кроме того, рекомендуется периодически проверять электрические соединения клапана. Коррозия или повреждение проводов могут привести к неправильной работе устройства. В случае обнаружения проблем с проводкой, необходимо заменить поврежденные участки или полностью обновить проводку.
Также стоит обратить внимание на работу системы EVAP в целом. Неправильная работа других компонентов системы может негативно сказаться на клапане продувки адсорбера. Регулярная диагностика всей системы поможет выявить потенциальные проблемы до того, как они станут серьезными.
При замене клапана продувки адсорбера важно использовать только оригинальные запчасти или качественные аналоги, так как это гарантирует совместимость и надежность работы. Установка неоригинальных деталей может привести к сбоям в системе и увеличению выбросов вредных веществ.
Наконец, стоит помнить, что профилактика и уход за клапаном продувки адсорбера не ограничиваются только его физическим состоянием. Важно также следить за качеством топлива, которое используется в автомобиле. Некачественное топливо может привести к образованию отложений и загрязнению системы, что негативно скажется на работе клапана и всей системы EVAP.
Таким образом, регулярная профилактика и уход за клапаном продувки адсорбера являются ключевыми факторами для обеспечения его надежной работы и долговечности. Это не только поможет избежать дорогостоящих ремонтов, но и снизит уровень выбросов вредных веществ в атмосферу, что является важным аспектом для экологии.
Вопрос-ответ
Для чего нужен клапан EVAP?
Клапан продувки адсорбера является важным элементом системы улавливания паров бензина. Именно он отвечает за то, чтобы пары попадали в ресивер впускного коллектора. В последствии испарения используются для запуска авто, что значительно экономит топливо и предотвращает загрязнение окружающей среды.
Что такое управление продувкой системы EVAP?
Продувочный клапан — важнейший компонент системы улавливания паров топлива (EVAP) автомобиля. Его функция заключается в контроле потока паров топлива из топливного бака и адсорбера в двигатель, где они сжигаются в процессе сгорания.
Что такое система EVAP?
Работа системы (EVAP) эвапорации (от лат. Evuporatio – выпаривание, испарение) заключается в очищении топливо-воздушной смеси от паров топлива с помощью фильтра-абсорбера (EVAP canister), чтобы выброс в атмосферу был предельно чист. Основным компонентом системы вентиляции бензобака является фильтр-абсорбер (от лат.
Советы
СОВЕТ №1
Регулярно проверяйте состояние клапана продувки адсорбера. Это поможет предотвратить возможные проблемы с системой EVAP и обеспечит ее эффективную работу. Обратите внимание на наличие утечек или загрязнений, которые могут повлиять на производительность клапана.
СОВЕТ №2
При замене клапана продувки адсорбера выбирайте только качественные запчасти от проверенных производителей. Это гарантирует надежность и долговечность работы системы EVAP, а также минимизирует риск повторных поломок.
СОВЕТ №3
Обратите внимание на симптомы неисправности клапана, такие как увеличение расхода топлива, проблемы с запуском двигателя или загорание индикатора проверки двигателя. При обнаружении таких признаков не откладывайте диагностику и ремонт, чтобы избежать более серьезных поломок.
СОВЕТ №4
Регулярно проводите техническое обслуживание вашего автомобиля, включая проверку системы EVAP. Это поможет выявить проблемы на ранней стадии и продлить срок службы клапана продувки адсорбера, а также всей системы в целом.
